AIP FRANCE (section ENR-1.5) valide à partir du 22 FEB 2024

ENR 1 REGLES ET PROCEDURES GENERALES GENERAL RULES AND PROCEDURES

ENR 1.5 PROCEDURES D’ATTENTE, D’APPROCHE ET DE DEPART HOLDING, APPROACH AND DEPARTURE PROCEDURES

1.5.1	GENERALITES	1.5.1	GENERAL

a)	La règlementation française applicable aux procédures de vol aux instruments est fixée par l’arrêté du 24 janvier 2022 relatif à l’établissement et à la conception des procédures de vol aux instruments.	a)	The French regulation on instrument flight procedures is set in the 24th of January 2022 order relating to the establishment and design of instrument flight procedures.
	https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000045076573		https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000045076573
	Ce texte national complète les dispositions règlementaires du règlement d’exécution (UE) 2017/373 de la Commission du 1er mars 2017 établissant des exigences communes relatives aux prestataires de services de gestion du trafic aérien et de services de navigation aérienne ainsi que des autres fonctions de réseau de la gestion du trafic aérien, et à leur supervision, modifié notamment par le règlement d’exécution (UE) 2020/469 de la Commission du 14 février 2020.		This national document completes and supplements Commission implementing regulation (EU) 2017/373 of 1 March 2017 laying down common requirements for providers of air traffic management / air navigation services and other air traffic management network functions and their oversight, amended in particular by Commission implementing regulation (EU) 2020/469 of 14 February 2020.
	Les critères de conception des procédures de vol aux instruments et les règles de détermination des minimums opérationnels associés à certaines procédures d’approche sont fixés par décision du ministre chargé de l’aviation civile.		The design criteria for instrument flight procedures and the rules for determining the operational minima to be published for some approach procedures area defined in a decision from the minister in charge of civil aviation.
	Un moyen acceptable de conformité pour la conception des procédures et la détermination des minimums opérationnels est le document national intitulé : « Recueil des critères pour la conception des procédures de vol aux instruments et des règles de détermination des minimums opérationnels associés ».		One acceptable means of compliance for the design of instrument flight procedures and determination of operational minima is the national document entiled : "Recueil des critères pour la conception des procédures de vol aux instruments et des règles de détermination des minimums opérationnels associés" (Criteria for instrument flight procedure design and rules for operational minima determination).
	Ce recueil est publié sur le site du ministère chargé de l’aviation civile :		This document is published on the website of the ministry in charge of civil aviation :
	https://www.ecologique-solidaire.gouv.fr/ procedures-aux-instruments		https://www.ecologique-solidaire.gouv.fr/ procedures-aux-instruments
	Les procédures peuvent également être conçues en application des critères fixés dans le document OACI N° 8168, volume II (PANS-OPS), ou dans le document OACI N° 9905 (manuel RNP-AR).		Procedures may also be designed in accordance with the criteria set in ICAO document NR 8168 volume II (PANS-OPS) or in ICAO document NR 9905 (RNP-AR Manual).

b)	Les critères français de conception des procédures de vol aux instruments figurant dans le recueil mentionné ci-dessus s’inspirent largement du document OACI N° 8168, volume II (PANS-OPS). Les critères généraux sont similaires.	b)	French criteria for instrument flight procedures design set in the national document mentioned here above stem from ICAO document NR 8168, volume II (PANS-OPS). General criteria are very similar but some differences exist for specific procedures.
	Des différences existent entre les deux documents au sujet des procédures particulières. Ces différences sont signalées dans la partie GEN 1.7 de l’AIP.		These differences are indicated in part GEN 1.7 of the AIP.
	Les procédures de vol aux instruments conçues en application du document OACI N° 8168 sont portées à la connaissance des usagers au moyen d’une annotation spécifique sur les cartes aéronautiques.		Instrument flight procedures designed in application of ICAO document NR 8168 are notified to airspace users through a specific annotation on aeronautical charts.
	Les règles françaises de cartographie sont définies dans l’arrêté du 6 juillet 2018 relatif aux cartes aéronautiques :		French cartographic rules are set in the following order :
	https://www.legifrance.gouv.fr/eli/arrete/2018/7/6/ TRAA1813148A/jo/texte		https://www.legifrance.gouv.fr/eli/arrete/2018/7/6/ TRAA1813148A/jo/texte
	Ces règles sont définies sur la base des dispositions de l’Annexe 4 de l’OACI. Les différences sont signalées dans la partie GEN 1.7 de l’AIP.		These rules stem from ICAO Annex 4 and differences are indicated in AIP part GEN 1.7.
	Enfin, il est rappelé que les règles d’utilisation des aérodromes par les aéronefs en IFR sont définies dans l’arrêté du 12 juillet 2019 relatif aux procédures générales de circulation aérienne pour l’utilisation des aérodromes par les aéronefs :		Finally, it is reminded that the use of aerodromes by aircraft in IFR is subject to the application of the 12th July 2019 order relating to air traffic general procedures applicable to the use of aerodromes by aircraft :
	https://www.legifrance.gouv.fr/affichTexte.do?cid Texte=JORFTEXT000038864224&categorieLien=id		https://www.legifrance.gouv.fr/affichTexte.do?cid Texte=JORFTEXT000038864224&categorieLien=id

1.5.1.1	Catégories d’aéronef et vitesses indiquées associées	1.5.1.1	Aircraft categories and associated indicated speeds

	Les aéronefs étant classés par catégorie, les catégories prises en compte pour la protection des procédures sont précisées sur chaque carte d’approche aux instruments.		Aircraft are classified by category ; procedures protection is provided for the categories indicated on each instrument approach chart.

Catégorie d’aéronefs Aircraft Category	Vat +	Vitesse d’approche initiale Initial approach Speed		Vitesse d’approche finale Final approach Speed		Vitesse MAX pour manoeuvres à vue (VPT ou MVL) MAX speed for circling manoeuvring (VPT / circling)	Vitesse MAX pour approche interrompue MAX speed for missed approach
Catégorie d’aéronefs Aircraft Category	Vat +	MNM	MAX	MNM	MAX	VPT ou MVL circling	Initiale et intermediaire Initial and intermediate	Finale Final
A	≤ 91	90	150	70	100	100	100	110
B	91/120	120	180 (170*)	85	130	135	130	150
C	121/140	160	240 (220*)	115	160	180	160	240
D, DL	141/165	185	250 (220*)	130	185	205	185	265
E	166/210	185	250 (220*)	155	230	240	230	275
H	S/O	70	120**	60	90	S/O	90	90
H (PinS)	S/O	70	120	60	90	S/O	70 ou 90	70 ou 90
+ Vat : vitesse au seuil égale à 1,3 fois la vitesse de décrochage en configuration d’atterrissage à la masse maximale certifiée à l’atterrissage ou à 1,23 VS1 G, suivant le cas. * : vitesse maximale pour procédures d’inversion ou en hippodrome. ** : la vitesse maximale pour les procédures d’inversion et en hippodrome jusqu’à 6 000 ft inclusivement est de 100 kt, et la vitesse maximale pour les procédures d’inversion et en hippodrome au-dessus de 6 000 ft est de 110 kt. + Vat : (Speed at threshold) : 1.3 times stalling speed in landing configuration at the maximum certificated landing mass. * Maximum speed for reversal or racetrack procedure. **: maximum speed for reversal or racetrack procedures is 100 kt (at or below 6 000 ft) or 110 kt (above 6000 ft).

1.5.1.2	Procédures PBN	1.5.1.2	PBN PROCEDURES

1.5.1.2.1	Procédures PBN RNP APCH	1.5.1.2.1	RNP APCH PBN procedures

	Les procédures d’approche PBN publiées sur les cartes IAC sont des approches de non-précision (LNAV), des approches avec guidage vertical (LNAV-VNAV et LPV), ou des approches de précision (LPV 200 ft). Elles se reconnaissent notamment au titre "RNP RWY xx" et au cartouche des minimums associés. Elles sont établies en utilisant des critères conformes à ceux des PANS-OPS de l’OACI.		The PBN approach procedures published in IAC charts are either non-precision approaches (LNAV), approaches with vertical guidance (LNAV-VNAV and LPV) or precision approaches (LPV 200 ft). They are identified with the "RPN RWY xx" title and with the associated minimum box. They are defined using criteria complying with those of ICAO PANS-OPS.
	Pour suivre une procédure d’approche PBN (intermédiaire, finale et approche interrompue), l’aéronef doit être équipé d’un système de navigation certifié conforme à la spécification RNP (APCH) du "Manuel de la navigation fondée sur les performances (PBN)" de l’OACI (Doc 9613).		To follow a PBN approach procedure (intermediate, final and missed approach), the aircraft must be equipped with a navigation system certified in compliance with the RNP specification (APCH) of the ICAO Doc 9613, "PBN Manual".

1.5.1.2.2	Procédures PBN RNP AR APCH	1.5.1.2.2	RNP AR APCH PBN Procedures

	Les procédures d’approche RNP AR publiées dans l’AIP, sont des approches avec guidage vertical présentant des éléments de conception plus exigeants au niveau de leur exécution pour les systèmes de bord et les équipages, que les procédures d’approche de type RNP APCH (valeur de la précision de navigation demandée, présence de segment de type RF en finale, longueur potentiellement courte de la trajectoire finale axée sur la piste).		The RNP AR approach procedures published in the AIP are vertically guided approaches with more demanding design elements in their execution for aircraft systems and crews than the usual RNP APCH approach procedures (required navigation accuracy value, presence of RF type segments on final, potentially short length of the final path centered on the runway).
	Elles se reconnaissent notamment au titre “RNP RWY xx (AR)” et au cartouche des minimums associés. Elles sont établies en utilisant les critères de conception issus du Doc 9905 de l’OACI.		They can be identified by the title "RNP RWY xx (AR)" and the associated minimums. They are established using design criteria from ICAO Doc 9905.
	Pour suivre une procédure d’approche RNP AR, l’aéronef et l’équipage doivent répondre aux exigences de la spécification de navigation RNP AR APCH telle que décrite dans le "Manuel de la navigation fondée sur les performances (PBN)" de l’OACI (Doc 9613).		To fly an RNP AR approach procedure, the aircraft and crew must meet the requirements of the RNP AR APCH navigation specification as described in the ICAO "Performance Based Navigation (PBN) Manual" (Doc 9613).
	En complément, l’exécution de ces procédures par un exploitant d’aéronef nécessite la délivrance d’une approbation opérationnelle spécifique conformément à l’annexe 6 de l’OACI.		In addition, the execution of these procedures by an aircraft operator requires the issuance of a specific operational approval in accordance with ICAO Annex 6.

	Il existe deux types d’approbations :			There are two types of approvals :
	• Une approbation permettant à un exploitant de réaliser toutes les procédures RNP AR qui répondent aux deux critères suivants :			• An approval allowing an operator to perform all RNP AR procedures that meet the following two criteria :
	o être publiques (non-privées), et			o be public (non-private), and
	o être entièrement conformes aux critères de la 3ème édition du document OACI 9905.			o fully compliant with the criteria of ICAO 9905, 3rd edition.
	 → L' « approbation RNP AR » doit être délivrée par l’autorité de tutelle de l’exploitant, ainsi qu’une attestation indiquant que « l’approbation RNP AR » a été délivrée conformément au doc 9997 de l’OACI.			 → The "RNP AR approval" must be issued by the operator's supervisory authority, together with a statement that the "RNP AR approval" has been issued in accordance with ICAO Doc 9997.
	 → Ce type de procédure fait l’objet sur la carte IAC dans l’AIP français, de la mention : « Réservée aux exploitants munis d’une approbation, voir ENR 1.5 ».			 → This type of procedure is identified on the IAC chart in the French AIP as "Reserved for approved operators, see ENR 1.5".
	• Cette approbation sera complétée d’une approbation spécifique à une procédure, nécessaire à un exploitant pour exécuter toute procédure RNP AR ne répondant pas à au moins l’un des deux critères précédents.			• This approval will be supplemented by a procedure-specific approval, required for an operator to perform any RNP AR procedure not meeting at least one of the two previous criteria.
	 → Ce type de procédure, si elle est publiée dans l’AIP, fait l’objet sur la carte IAC dans l’AIP français, de la mention : « Réservée aux exploitants munis d’une approbation française, voir AD 2.22 ». Par ailleurs le caractère « spécifique » de la procédure est explicité dans la partie AD 2.22 de l’aérodrome concerné.			 → This type of procedure, if published in the AIP, is identified on the IAC chart in the French AIP as "Reserved for operators with French approval, see AD 2.22". Furthermore, the "specific" nature of the procedure is explained in the AD 2.22 section of the concerned aerodrome.
	 → L’approbation « spécifique à une procédure » est délivrée par la DSAC / NO de la DGAC-France. Elle vise à s’assurer que l’exploitant et son autorité de tutelle ont pris en compte les particularités d’exploitation de la procédure.			 → The "procedure-specific" approval is issued by the DSAC / NO of the DGAC-France. It is intended to ensure that the operator and his supervisory authority have taken into account the operating characteristics of the procedure.
	La demande d’approbation doit être adressée à la DGAC-France DSAC / NO :			The request for approval should be addressed to DGAC-France DSAC / NO :
	50 rue Henry Farman 75720 PARIS CEDEX 15 France,			50 rue Henry Farman 75720 PARIS CEDEX 15 France,
	et par E-mail à : dsac-st-no-bf@aviation-civile.gouv.fr			and by E-mail to : dsac-st-no-bf@aviation-civile.gouv.fr

1.5.1.2.3	Procédures RNP (VPT)	1.5.1.2.3	RNP (VPT) procedures

	Les procédures d’approche RNP (VPT) publiées à l’AIP français sont des manœuvres à vue sur trajectoire prescrite avec le support des capacités PBN permettant la tenue du profil latéral et vertical de la trajectoire prédéfinie.		The RNP (VPT) approach procedures published in the French AIP are visual manœuvres on prescribed track with the support of PBN capabilities to maintain the lateral and vertical profile of the predefined track.
	Il s’agit de procédures d’approche aux instruments codées en base de données de navigation et composées :		These are instrument approach procedures coded in the navigation database and made up of :
	• d’une trajectoire d’approche aux instruments établie dans le cadre de la navigation fondée sur les performances (PBN), débutant à un IAF et se terminant à un point de cheminement appelé Visual Fix (VF) et incluant une approche interrompue en cas de non-acquisition des références visuelles au VF ; suivie		• an instrument approach path established within the framework of performance-based navigation (PBN), starting at an IAF and ending at a waypoint called the Visual Fix (VF) and including a missed approach in the event of failure to acquire visual references at the VF ; followed by
	• d’une manœuvre à vue sur trajectoire prescrite, dont le suivi est réalisé sous l’entière responsabilité du pilote, constituée d’une trajectoire d’approche aux instruments débutant au VF réalisée en conditions de vol à vue et définie à l’aide de points de cheminements (WPT) jusqu’à l’atterrissage. Cette phase inclut une trajectoire de remise de gaz aux instruments réalisée en conditions de vol à vue en cas de nécessité entre le VF et la piste. Cette remise de gaz après le VF constitue la trajectoire conseillée à utiliser car fondée sur la trajectoire latérale d’approche interrompue d’une procédure RNP AR sous-jacente. L'ensemble de la trajectoire réalisée en conditions de vol à vue après le VF (manœuvre à vue sur trajectoire prescrite et remise de gaz) n'a pas fait l’objet d’une évaluation des obstacles pour la détermination des minimums opérationnels.		• a visual manœuvre on prescribed track, which is followed under the sole responsibility of the pilot, consisting of an instrument approach path starting at the VF, flown in visual flight conditions and defined using waypoints (WPT) until landing. This phase includes an instrument go-around path performed under visual flight conditions if necessary between the VF and the runway. This go-around after the VF is the recommended path to use because it is based on the lateral missed approach path of an underlying RNP AR procedure. The entire path flown in visual flight conditions after the VF (visual manoeuvre on prescribed track and go-around) was not subject to an obstacle assessment to determine the operating minima.
	L’attention des exploitants est attirée sur la responsabilité du pilote pour suivre la trajectoire de manœuvre à vue après le VF et la nécessité de suivre les contraintes de vitesse associées aux terminaisons RF en finale et en approche interrompue.		Operators' attention is drawn to the pilot's responsibility to follow the visual manoeuvre track after the VF and the need to follow the speed constraints associated with RF terminations on final and missed approach.
	Ces procédures sont exploitables uniquement en présence d’un service ATC disposant du QNH de l’aérodrome de destination.		These procedures can only be used in the presence of an ATC service with the QNH of the destination aerodrome.
	La présence d’un PAPI est requise pour la réalisation d’une approche RNP (VPT). La pente de la procédure d’approche RNP (VPT) est calée sur celle du PAPI.		A PAPI must be in place for a RNP (VPT) approach to be made. The descent gradient of the RNP (VPT) approach procedure is based on that of the PAPI.
	Les procédures d’approche RNP (VPT) sont identifiées notamment par leur titre "RNP RWY xx (VPT)" et par le cartouche spécifique des minimums opérationnels associés définis sur la base des exigences de plafond et de visibilité requises. Elles sont établies en utilisant les critères de conception spécifiés dans la version 1.1 du document intitulé "Critères RNP (VPT)" du 5 avril 2022 publié sur le site Internet du ministère chargé des transports.		RNP (VPT) approach procedures are identified in particular by their title "RNP RWY xx (VPT)" and by the specific cartouche of associated operating minima defined on the basis of the required ceiling and visibility requirements. They are established using the design criteria specified in version 1.1 of the document entitled "Critères RNP (VPT)" dated 5 April 2022 published on the website of the Ministry of Transport.
	Les éléments de phraséologie relatifs aux procédures RNP (VPT) sont définis dans l’édition en vigueur du Manuel de phraséologie à l’usage de la circulation aérienne générale publié sur le site Internet du ministère chargé des transports.		The phraseology relating to RNP (VPT) procedures is defined in the current edition of the Phraseology Manual for General Air Traffic published on the website of the Ministry of Transport.
	L’exécution des procédures RNP (VPT) publiées à l’AIP français nécessite que l’exploitant y soit autorisé par la direction DSAC / NO de la DGAC.		The execution of RNP (VPT) procedures published in the French AIP requires the operator to be specifically authorised to do so by the DGAC DSAC / NO Directorate.
	Pour les exploitants non-français, cette autorisation s’appuie sur l’autorisation primaire de l’autorité de certification de l’exploitant, délivrée conformément aux recommandations de la circulaire OACI N° 359.		For non-French operators, this authorisation is based on the primary authorisation of the operator's certifying authority, issued in accordance with the recommendations of ICAO circular NR 359.
	La demande d’autorisation doit être adressée à la DGAC, direction DSAC / NO, 50 rue Henry Farman 75720 PARIS CEDEX 15 France par E-mail uniquement à :		Applications for authorisation should be sent to the DGAC, Direction DSAC / NO, 50 rue Henry Farman 75720 PARIS CEDEX 15 France by E-mail only to :
	dsac-st-no-bf@aviation-civile.gouv.fr		dsac-st-no-bf@aviation-civile.gouv.fr
	Un délai de 45 jours préalablement à la date souhaitée de mise en œuvre est nécessaire pour le traitement du dossier.		A period of 45 days prior to the desired implementation date is required to process the application.
	La liste des pièces constitutives du dossier attendu par DSAC / NO est transmise au premier contact.		The list of documents making up the file expected by DSAC / NO is sent at the first contact.

1.5.1.3	Procédures PBN en zone terminale publiées avec la mention“RNAV-1 et P-RNAV”	1.5.1.3	PBN procedures in terminal area published with the "RNAV-1 and P-RNAV" mention

	Les procédures RNAV en zone terminale publiées avec l’identification "RNAV" et séparément, la mention "RNAV-1 et P-RNAV" sont utilisables par les aéronefs équipés d’un système de navigation conforme à l’une ou l’autre de ces spécifications.		RNAV procedures in terminal area published with "RNAV" identification and separately "RNAV-1 and P-RNAV" mention are available for aircraft equipped with a navigation system in compliance with the one or other one of these specifications.
	Ces procédures sont protégées DME / DME et / ou GNSS. La procédure PBN publiée peut requérir que la performance du système de navigation soit accomplie à l’aide de capteurs spécifiques (ex : GNSS ou DME / DME / IRU).		These procedures are protected for DME / DME and / or GNSS. The published PBN procedure can require that the performance of the navigation system is realized by means of specific sensors (ex : GNSS or DME / DME / IRU).
	Les procédures publiées comme étant utilisables en RNAV1 et en P-RNAV excluent les aéronefs autorisés P-RNAV avec capteur VOR-DME uniquement.		Procedures published as available for RNAV-1 and for P-RNAV exclude aircraft authorized for P-RNAV with only sensor VOR-DME.

1.5.1.4	Procédures PBN en zone terminale publiées avec la mention “RNAV- 5”	1.5.1.4	PBN procedures in terminal area published with "RNAV-5" mention

	Certains segments de procédures répondant à des conditions particulières peuvent être publiés avec l’identification "RNAV" et séparément, la mention "RNAV5".		Some segments of procedures complying with specific conditions can be published with "RNAV" identification and separately "RNAV-5" mention.
	Les conditions opérationnelles associées à leur utilisation sont les suivantes :		Operational conditions associated to their using are hereafter :
	• Altitude minimale de sécurité radar : Les itinéraires publiés sont établis à l’altitude minimale de sécurité radar ou au-dessus.		• Minimum radar vector altitude : The published flight routes are set at the minimum radar vector altitude or above.
	• Base de données : Les procédures définies dans la base de données ne doivent pas être modifiées par l’équipage.		• Data base : The procedures defined in the data base shall not be changed by air crew.
	→ Absence de la capacité RNAV requise en zone terminale : En l’absence de la capacité RNAV requise, le pilote doit :		→ Absence of RNAV required capacity in terminal area : In absence of RNAV required capacity, the pilot shall :
	• dans le cas d’une arrivée normalisée aux instruments (STAR) ou d’une approche initiale aux instruments, soit :		• for a STAR or initial instrument approach, either :
	- suivre ou rejoindre la procédure conventionnelle correspondante publiée, si elle existe ou,		- follow or join the appropriate conventional procedure published, when existing or,
	- annoncer “Non RNAV zone terminale” dès le début de la procédure afin de bénéficier du guidage radar ;		- report "Non RNAV terminal area” upon starting the procedure in order to get a radar guidance ;
	• dans le cas d’un départ normalisé aux instruments (SID) :		• for a SID :
	- annoncer “Non RNAV zone terminale” dès la mise en route afin de bénéficier du guidage radar dès la fin du segment initial conventionnel ou d’être autorisé à suivre un départ normalisé aux instruments.		- report "Non RNAV terminal area” upon engine starting up in order to get a radar guidance since the end of the conventional initial segment or to be cleared to carry out a SID procedure.
	→ Perte de la capacité RNAV requise en zone terminale		→ Loss of RNAV capacity required in terminal area
	En cas de perte de la capacité RNAV requise, le pilote doit :		In case of loss of RNAV capacity required, the pilot shall :
	• dans le cas d’une arrivée normalisée aux instruments (STAR) ou d’une approche initiale aux instruments, soit :		• for a STAR or initial instrument approach, either :
	- suivre ou rejoindre la procédure conventionnelle correspondante publiée, si elle existe ou,		- follow or join the appropriate conventional procedure published, when existing or,
	- annoncer “RNAV Impossible [cause (raison)]” dès la perte de la capacité RNAV requise afin de bénéficier du guidage radar ;		- report "Unable RNAV [due (reason)]" upon the loss of RNAV capacity required in order to get a radar guidance ;
	• dans le cas d’un départ normalisé aux instruments (SID) :		• for a SID :
	- annoncer “RNAV Impossible [cause (raison)]” afin de bénéficier du guidage radar ou d’être autorisé à suivre un départ normalisé aux instruments.		- report "Unable RNAV [due (reason)]" in order to get a radar guidance or to be cleared to carry out a SID procedure.

1.5.2	VOLS A L’ARRIVEE	1.5.2	ARRIVING FLIGHTS

1.5.2.1	Altitude minimale de secteur (MSA) ou route d’arrivée spécifiée	1.5.2.1	Minimum sector altitude (MSA) or specified arrival route

	L’altitude minimale de secteur est calculée avec une marge de franchissement d’obstacle de 300 m. Toutefois cette marge peut être augmentée d’une valeur pouvant atteindre 300 m en cas de relief important. L’altitude minimale de franchissement d’obstacles sur une route d’arrivée spécifiée est calculée :		Minimum sector altitude is calculated with an obstacle clearance margin of 300 m. However this margin can be increased to 300 m when surface inequalities are considerable. Minimum obstacle clearance altitude is calculated on a specified arrival route :
	• s’il n’existe pas d’espace contrôlé associé à la procédure :		• if no controlled airspace is associated with the procedure :
	• à partir du dernier repère en route, s’il est situé à moins de 25 NM de l’IAF, sinon du point situé à 25 NM de l’IAF sur la route d’arrivée.		• from the last fix, within a radius of 25 NM from the IAF, if not, from the point located at 25 NM from IAF on the arrival route.
	• s’il existe un espace contrôlé associé à la procédure :		• if a controlled airspace is associated with the procedure :
	- à partir de la limite de cet espace ou du repère le plus proche possible de cette limite.		- an Air Traffic constraint (procedure altitude) may be published if necessary ; it then precedes the minimum obstacle clearance altitude.
	- à partir de la limite de cet espace ou du repère le plus proche possible de cette limite.		- from the limit of this airspace or from the nearest possible fix to this limit.
	Une contrainte de circulation aérienne (altitude de procédure) peut être, si nécessaire, publiée ; elle précède alors l’altitude minimale de franchissement d’obstacles.		An Air Traffic constraint (procedure altitude) may be published if necessary ; it then precedes the minimum obstacle clearance altitude.
	Exemple : “4300* 3000 *si LFR50 active.		Example : "4300* 3000 *if LFR50 active.

1.5.2.2	Altitudes d’arrivée en région terminale (TAA)	1.5.2.2	Arrival altitude in terminal area (TAA)

	Des altitudes minimales d’arrivée en TMA (TAA), associées à des aires basées sur le repère d’approche initiale et / ou le repère d’approche intermédiaire peuvent être fournies pour faciliter la descente et l’entrée dans la procédure.		Terminal arrival altitudes in TMA (TAA), associated with areas based on the initial approach fix and / or the intermediate approach fix, can be provided to ease the descent and the approach procedure entry.
	La configuration type prévoit 3 secteurs de TAA : entrée directe, base gauche et base droite.		The typical configuration provides three TAA sectors : direct entry, left base and right base.
	Les principes de construction et d’utilisation sont similaires à ceux des altitudes minimales de secteur qui figurent sur les cartes d’approche aux instruments des procédures conventionnelles, mais les limites latérales de ces secteurs sont adaptées à l’utilisation des récepteurs GNSS et plus généralement, des systèmes de navigation		The principles for design and operational use are the same to those of minimum sector altitudes included in instrument approach charts for conventional procedures, but the lateral limits of these sectors are adapted to the use of GNSS receivers and more usually, of navigation systems.

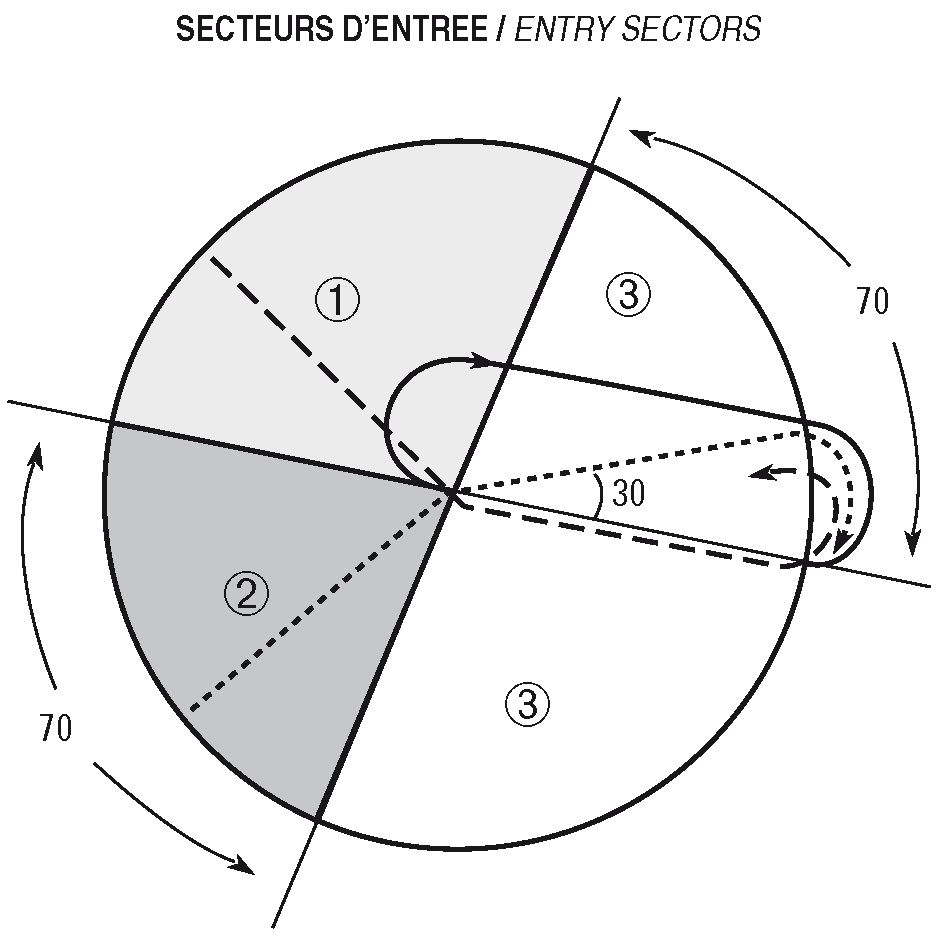

1.5.2.3	Procédure en hippodrome	1.5.2.3	Racetrack procedure

	En principe, le ralliement d’un hippodrome s’effectue à l’issue d’un circuit d’attente. Cependant pour permettre à un aéronef, qui n’a pas à attendre, d’entrer directement dans l’hippodrome, les entrées sont étudiées comme pour une attente du même type. Pour un hippodrome basé à la verticale d’une installation VOR, NDB ou sur une intersection de rayons VOR, la durée d’éloignement pour l’entrée est de une minute trente secondes maximum.		In principle, an aircraft enters a racetrack procedure when leaving a holding pattern. However, to allow an aircraft that has not to be kept on hold to directly enter the racetrack procedure, the entries are examined in the same way as if the aircraft had been on hold. When a racetrack is based on a VOR or NDB, or on the intersection of a VOR radial, the outbound time to the entry point is one minute and thirty seconds maximum.
	En conséquence :		Consequently :
	• pour les hippodromes dont le temps d’éloignement et l’altitude minimale sont ceux de l’attente, les entrées dans les hippodromes sont automatiquement protégées ; aucune mention n’est portée sur la carte IAC ;		• in the case of racetrack for which the outbound time and the minimum altitude are those of the holding pattern, entries into the racetrack are automatically protected and no special mention is made on the IAC.
	• pour les hippodromes dont le temps d’éloignement est de une minute trente secondes, les entrées sont étudiées et mention en est faite sur la carte IAC. (Exemple : « les entrées dans l’hippodrome sont protégées » ou « Entrées dans l’hippodrome secteurs 1 et 3 protégées » (les entrées dans le secteur 2 ne sont alors pas possibles) ou « Entrées dans l’hippodrome de une minute trente sont protégées » (lorsque l’hippodrome est de une minute trente pour certaines catégories et supérieur à une minute trente pour d’autres).		• in the case of racetracks with an outbound time of one minute and thirty seconds, entries are defined and detailed on the IAC for example : "entries to racetrack protected" or "entries into the racetrack of sectors 1 or 3 protected" (entries into the sector 2 are then impossible) or "entries into the racetrack of one minute and thirty seconds are protected" (when the racetrack outbound time is one minute and thirty seconds for certain categories, and greater than one minute and thirty seconds for others).

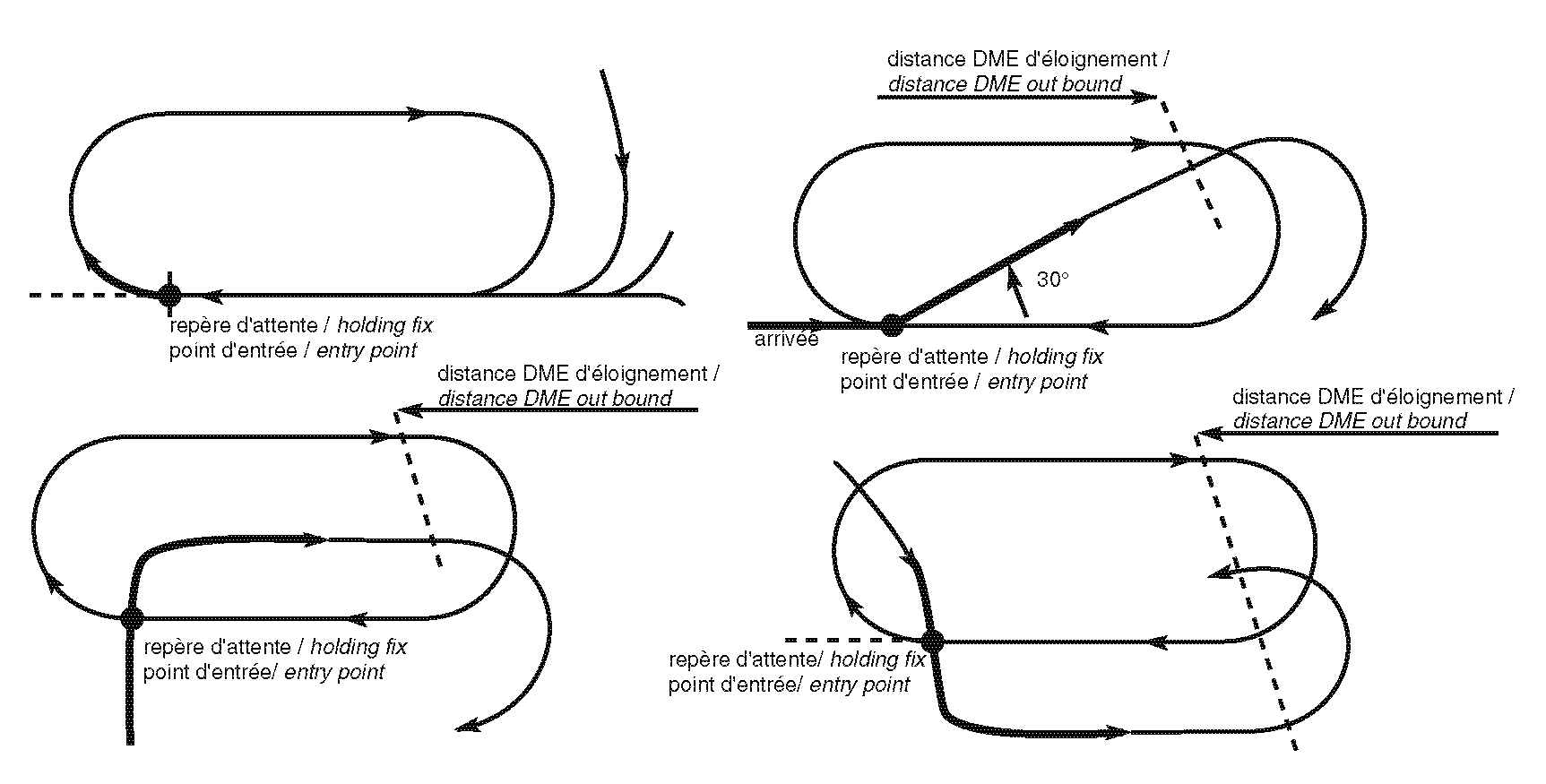

	• pour un hippodrome basé sur des informations VOR et DME, les entrées sont étudiées comme pour une attente du même type. Mention est faite sur la carte IAC.		• in the case of a racetrack using VOR or DME information, the entries are determined as for a holding pattern of the same type. This is then specified on the IAC.
	Dans certains cas, un seul circuit est utilisé pour représenter, sur la vue en plan des cartes IAC, l’attente et l’hippodrome ; dans ce cas, les entrées en hippodrome sont protégées.		Sometimes only one circuit represents on the IAC the holding pattern and the racetrack. In these cases, the entries in racetrack are protected.
	Lorsque l’attente et l’hippodrome sont représentés séparément, les entrées doivent s’effectuer dans l’attente, l’exécution de l’hippodrome ne pouvant être effectuée qu’une fois l’avion stabilisé en attente, à l’altitude minimale de celle-ci ; si, dans ce cas, les entrées en hippodrome sont néanmoins possibles pour certains avions, ceci est mentionné (CAT MAX ou MAX IAS ).		When the holding pattern and the racetrack are shown separately, the entries must be done in the holding pattern, the racetrack can be executed only when the ACFT is stabilized at the minimum altitude in the holding pattern. In such a case, entries in racetrack are however possible for certain ACFT, if mentioned on the chart (CAT. MAX or MAX IAS).

1.5.2.4	Virages conventionnels 45° / 180°	1.5.2.4	Procedure turns of 45° / 180°

	Sauf instruction contraire figurant sur la carte, le temps d’éloignement compté à partir du début du virage de 45° est de :		Unless otherwise specified on the chart, flying time from the start of 45° turn is :
	• 1 min pour les aéronefs de catégorie A et B,		• one minute for aircraft of categories A and B,
	• 1 min 15 pour les aéronefs de catégorie C et D.		• one minute 15 sec, for aircraft of categories C and D.

1.5.2.5	Procédures d’approche finale à forte pente	1.5.2.5	Steep angle final approach procedures

	Afin d’attirer l’attention des pilotes sur les approches finales dont la pente est supérieure à 3,5 % dans le cas d’une approche de précision et à 6,5 % dans le cas d’une approche classique, les cartes d’approche concernées comportent, sur la vue en plan, un cartouche :		In order to draw pilot’s attention to final approaches whose glide path angle is more than 3.5 % for a precision approach and more than 6.5 % for a non-precision approach, the appropriate approach charts include a box in the plan view :
	• "ILS avec GP calé à plus de 3,5 %" dans le cas d’une approche de précision ILS ou,		• "ILS with GP tuned over 3.5 %" for a precision approach or,
	• "Angle de descente > à 3,5°" dans le cas d’une approche SBAS,		• "Descent slope angle > 3.5°" for a SBAS approach or,
	• "Pente finale supérieure à 6,5 % (CAT A, B) à 6,1 % (CAT C, D) dans le cas d’une approche classique NPA.		• "Final slope angle > 6.5 % (CAT. A, B) or > 6.1 % (CAT. C, D)" for a non-precision approach.
	Ces mentions signifient que des qualifications appropriées pour l’aéronef et l’équipage de conduite sont nécessaires pour suivre une telle procédure.		These notes are meaning that appropriate aircraft and fight crew qualifications are required to use the related procedures.
	Par ailleurs, il convient pour les vols en transport public de se référer au règlement (UE) 965/2012 qui contient des dispositions spécifiques supplémentaires pour les procédures d’approche à forte pente de 4,5 % et plus.		In addition, it is required for commercial flights to refer to the European rule (EU) 965/2012 which contains additional specific provisions for steep angle approach procedures whose glide path is equal or more than 4.5 %.

1.5.2.6	Approche classique : définition du MAPT	1.5.2.6	Non precision approach : MAPT

	Pour une approche classique de non-précision (NPA), il est défini un MAPT ; ce point est la limite aval à laquelle la procédure d’approche interrompue doit être amorcée afin de garantir la marge minimale de franchissement d’obstacle.		For non-precision approaches (NPA), an MAPT is specified, this is the downstream limit at which a missed approach procedure must be started to ensure a minimal obstacle clearance margin.

1.5.2.7	Approche interrompue	1.5.2.7	Missed approach

	En approche interrompue, le franchissement d’obstacle est étudié en se basant sur un calcul de pente de 2,5 % jusqu’à la hauteur minimale d’accélération ; cette valeur n’est pas portée sur les cartes mais les minimums calculés pour cette pente sont systématiquement publiés. Lorsque des minimums supplémentaires sont calculés en prenant en compte des pentes supérieures à 2,5 %, ces pentes sont alors publiées en regard des minimums correspondants.		In case of missed approach, the obstacle clearance is check with a climb gradient of 2.5 % up to minimal height of acceleration. This value is not referred on the charts, but the computed minimums for this slope are systematically published. Where supplementary minimums are provided with more than 2.5 % climb gradient, these gradient are published with corresponding minimums.
	Cependant, une pente minimale de 3,3 % est prise en compte pour vérifier la séparation avec une autre trajectoire ou espace et pour calculer le dimensionnement des espaces. Cette pente n’est publiée que dans les cas où elle est supérieure à 3,3 %. En conséquence, à défaut de pente supérieure publiée en API, une pente minimale de 3,3 % doit être respectée.		However, minimum slope of 3.3 % is used to verify the separations with another track or airspace and to design airspaces limits. This climb gradient is published, only if it is greater than 3.3 %. Consequently, if no greater slope is published in missed approach, a minimum climb gradient of 3.3 % must be observed.
	En cas de rejointe d’une attente, I’aire de protection pour la partie du palier située dans l’attente considère notamment les éléments suivants :		In the case of joining a holding pattern, the protection area for the part of the horizontal segment within the holding pattern takes into consideration the following elements :
	• inclinaison : 25° (ou taux de virage de 3°/s si l’inclinaison qui en résulte est inférieure à 25°).		• bank angle : 25° (or a 3°/s turn rate if the resulting bank angle is less than 25°)
	Le palier d’accélération peut ne pas être étudié : la mention "Palier d’accélération non étudié" est alors publiée dans la description de l’API.		The acceleration leg may not be studied : the mention "Acceleration level not studied" is then laid down in the missed approach description.
	Pour les procédures PBN, le segment d’approche interrompue (API) est normalement basé sur la navigation de surface mais peut, dans certains cas, être basé sur une navigation à l’estime ou une navigation effectuée à l’aide de moyens de radio-navigation tels que VOR ou le NDB.		The missed approach segment for PBN procedures is usually based on the area navigation but, sometimes, it may be based on dead reckoning navigation or navigation carried out by conventional radio navigation aids such VOR and NDB.
	Dans le cas où l’approche est interrompue en raison d’une panne ou d’une perte du guidage du système de navigation GNSS, l’exploitant doit définir et suivre une procédure d’urgence (suivie d’une phase de ralliement).		In the case where the missed approach is due to a loss or a failure of the GNSS guidance system, the aircraft operator must define and execute an contingency procedure (followed by a homing phase).
	La phase de ralliement pour effectuer une nouvelle approche PBN ou une approche conventionnelle devra ensuite être réalisée à l’aide des moyens de navigation conventionnels et/ou sous assistance radar.		The homing phase to execute a new PBN approach or conventional approach shall then be carried out using conventional navigation aids and/or under radar assistance.

1.5.2.8	Référence altimétrique	1.5.2.8	Altimetric reference

	Les indications de hauteur d’obstacles, de DH ou de MDH sont données par rapport à l’altitude de l’aérodrome, excepté dans les cas suivants :		Information on obstacle heights, DH or MDH are expressed in relation to the aerodrome elevation, except in the following cases :
	• pour les approches de précision (ILS ou SBAS CAT I, PAR) et les approches avec guidage vertical (APV SBAS, APV Baro) ; et		• for precision approaches (ILS or SBAS CAT I, PAR) and approaches with vertical guidance (APV SBAS, APV Baro) ; and
	• pour les approches classiques, lorsque le seuil de la piste sur laquelle s’effectue l’approche aux instruments est à plus de 2 m (7 ft) au-dessous de l’altitude de l’aérodrome.		• for non-precision approaches, when the threshold of the runway on which the instrument approach is conducted is located more than 2 m (7 ft) below the aerodrome elevation.
	Dans ces deux cas, le niveau de référence est alors l’altitude du seuil de la piste.		In both cases, the reference level is the runway threshold elevation.
	Lorsqu’un niveau de référence autre que le niveau moyen de la mer est utilisé, il est porté bien en évidence sur la carte.		Where a reference level other than mean sea level is used, it shall be prominently displayed on the chart.

1.5.2.9	Représentation du relief et des obstacles	1.5.2.9	Illustration of relief and obstacles :

	Le relief est représenté d’une manière schématique par des courbes de niveau et des points cotés pour les points culminants. Des teintes hypsométriques sont utilisées pour souligner le relief. Les obstacles significatifs sont indiqués.		The relief is illustrated schematically by contour lines and values indicating peaks. Hypsometric tints are used to depict ranges of elevation. Significant obstacles are indicated.
	Sur les cartes d’approche autres que les cartes VPT, le relief est représenté à partir d’une courbe de niveau située au moins à 300 m AAL. Au-dessus de ce niveau, l’intervalle entre courbes de niveau est fonction du relief à représenter.		On approach charts other than VPT charts, relief is illustrated by a level curve located at least at 300 m AAL. Above this level, the interval between level curves depends on the height to be indicated.
	Sur les cartes VPT, la courbe de niveau la plus basse, ainsi que l’intervalle entre courbes de niveau est fonction du relief à représenter. La présentation du relief diffère donc d’une carte à l’autre.		On VPT charts, the lowest level curve and the interval between level curves depends on the height to be illustrated. Therefore, the indication of the relief differs on the various charts.

1.5.2.10	Utilisation des procédures d’approche aux instruments en l’absence d’organisme de la circulation aérienne sur l’aérodrome	1.5.2.10	Use of instrument procedures without air traffic services at the aerodrome

	Les procédures d’approche aux instruments ne sont autorisées que lorsque la diffusion du calage altimétrique QNH est assurée :		Instruments approach procedures are only permitted when the QNH altimeter setting is transmitted :
	• soit via un système de transmission automatique de paramètres (STAP) sur l'aérodrome de destination ;		• either from an automatic parameter transmission system (STAP) at the destination aerodrome ;
	• soit via une station désignée indiquée sur la carte IAC de l'aérodrome de destination.		• or from a designated station indicated on the IAC chart of the destination aerodrome.
	Les procédures d’approches sont alors obligatoirement suivies d’une MVL pour laquelle des minimums éventuellement majorés sont publiés. De nuit, pour les opérations de transport public régulier un représentant de l’exploitant devra être présent sur l’aérodrome et devra disposer de consignes approuvées par les services compétents de l’aviation civile lui permettant de déclencher le plan de secours de l’aérodrome ainsi que les phases d’urgence si nécessaire.		The approaches procedures are compulsorily followed with a circling for which minima are possibly increased and published. By night, an operator agent should have to be at the aerodrome to carry out scheduled air public transport operations and should to get approval instructions from the suitable air traffic service enabling him to trig the safety plan of aerodrome and emergency phases if necessary.
	Les procédures d’approche aux instruments ne sont pas autorisées lorsque :		The instruments approach procedures are not allowed when :
	• la mention suivante est publiée : "Procédure interdite en dehors des horaires ATS" (cas d’une nécessité de coordination, d’un environnement dangereux interdisant d’une façon définitive de telles manoeuvres).		• the following sentence is published : "prohibited procedure out of ATS HOR" (on account of necessary coordination, dangerous surroundings which prohibit definitely such manoeuvres) :
	• aucune procédure d’agrément d’une station n’est publiée, cette dernière n’ayant pas été étudiée et l’aérodrome n’est pas doté d’un système de transmission automatique de paramètres (STAP).		• no approved station is published, and no STAP (Automatic transmission system of parameters) on the aerodrome.
	Les règles d’intégration dans le circuit d’aérodrome à l’issue d’une procédure d’approche aux instruments sont fixées par l’arrêté du 12 juillet 2019 relatif aux procédures générales de circulation aérienne pour l’utilisation des aérodromes par les aéronefs.		The rules for joining the aerodrome circuit at the end of an instrument approach procedure are set by the Order of 12 July 2019 on air traffic general procedures for the use of aerodromes by aircraft.

1.5.3	VOLS AU DEPART	1.5.3	DEPARTURE FLIGHTS

1.5.3.1	Procédures de départ omnidirectionnel	1.5.3.1	Omnidirectional departure procedures

	a) Publication des procédures :		a) Publication of the procedures :
	Des procédures de départ omnidirectionnel sont décrites :		Omnidirectional departures procedures are discribed :
	• sur les cartes de départ TMA des aérodromes dotés d’espaces aériens contrôlés pour lesquels une telle documentation est disponible ;		• on TMA departures charts for aerodromes with controlled airspace for which such documents are available ;
	• sur les cartes d’aérodrome IAC pour les aérodromes pour lesquels aucune information n’est disponible en carte TMA (Aérodromes en espace de classe G notamment).		• on AD IAC charts : for those aerodromes where there is no information in TMA chart (aerodromes in class G airspace, mainly).
	Le recueil pour la conception des procédures de vol aux instruments distingue deux types de départs omnidirectionnels :		The manual for the flight procedure design distinguishes two types of omnidirectional departures :
	Type A : monter depuis le décollage, suivant une route magnétique spécifiée jusqu’à une altitude / hauteur spécifiée à partir de laquelle l’aéronef peut effectuer un départ omnidirectionnel ou par secteur.		A type : initial climb after take-off and follow a specified magnetic track climbing to a specified altitude / height from which the aircraft can make an omnidirectional departure or a departure by sector.
	Type B : monter, depuis le décollage, vers un repère (en général l’lAF de la procédure d’approche), une altitude à atteindre au repère étant, si nécessaire, spécifiée, puis départ omnidirectionnel ou par secteur.		B type : initial climb after take-off, to a fix (generally the approach procedure IAF), an altitude to be reached to the fix being defined if necessary, then proceed to an omnidirectional departure or a departure by sector.
	Les principes généraux relatifs aux procédures de départ s’appliquent : en particulier, la pente théorique de montée n’est publiée que si elle est supérieure à 3,3 %.		The general principles relating to departure procedures are applicable : in particular, the theoretical climb gradient is only published when greater than 3.3 %.
	Il est important de noter qu’après avoir atteint l’altitude / hauteur permettant une route directe, la protection vis à vis des obstacles a été étudiée, en supposant que l’aéronef poursuit sa montée selon une pente au moins égale à la pente spécifiée ou au moins égale à 3,3 % si aucune pente n’est spécifiée, jusqu’à ce que l’aéronef atteigne l’altitude minimale de sécurité en route. L’obstacle le plus pénalisant ayant servi à déterminer la pente théorique de montée est indiqué ; il ne peut être fait abstraction de cet obstacle sauf lorsque la procédure précise la nouvelle pente en cas d’abstraction, en raison de la présence éventuelle d’autres obstacles non publiés ; la pente publiée peut ne pas prendre en compte des obstacles très proches de la piste et justifiant normalement une pente très élevée ; les informations relatives à ces obstacles sont publiées		It is important to note that after reaching the altitude / height that allows to proceed direct to an omnidirectional departure, or a departure by sector, protection against obstacles has been reviewed assuming that the aircraft continues to gain height to a climb gradient at least equal to the gradient specified, or at least 3.3 % when no gradient is specified, until it reaches the minimum safety altitude. The controlling obstacle which has been used to calculate the theoretic climb gradient is indicated. No abstraction of this obstacle may be made except when the procedure specify the new climb gradient, on account of others unpublished obstacles. The published climb gradient may not take into account the very closer obstacles to the runway justifying a very hight climb gradient. Informations related to these obstacles are published
	b) Utilisation:		b) Utilization
	En espace aérien contrôlé, des clairances pour suivre des départs omnidirectionnels peuvent être délivrées :		In controlled airspace, omnidirectional departures clearances may be ordered :
	• sur demande du pilote,		• on pilot request,
	• à l’initiative de l’organisme de la circulation aérienne lorsque des départs omnidirectionnels sont publiés.		• from ATC when omnidirectional departures are published.
	• En espace aérien non contrôlé, ces procédures sont désignées "consignes recommandées pour un départ IFR" ; elles ne sont que des indications destinées à aider l’exploitant à définir une procédure assurant le franchissement des obstacles avec des marges suffisantes.		• In uncontrolled airspace, these procedures are called, "Recommanded instruction for IFR departure" ; they are only indications to help the aircraft operator to define a procedure which ensure obstacle clearance with sufficie margins.

1.5.3.2	Confirmation de la clairance de départ normalisé aux instruments (SID) ou du départ omnidirectionnel	1.5.3.2	Confirmation of SID clearance or omnidirectional departure clearance

	a) Procédure pilote		a) Pilot procedure
	Le pilote d’un aéronef en vol IFR, ayant obtenu une clairance de départ comportant le suivi d’un départ normalisé aux instruments (SID) ou d’un départ omnidirectionnel annonce, lors du premier contact radiotéléphonique avec le contrôleur d’approche :		The pilot of an aircraft in IFR flight, with a departure clearance including a SID procedure or omni-directional departure procedure, will report on the first radio contact to the approach controller as follows :
	• l’indicatif d’appel de l’aéronef ;		• Aircraft call sign ;
	• l’indicatif du SID ou la route ;		• SID Identification or Flight Route ;
	• le niveau vers lequel il monte (altitude ou niveau de vol).		• Level to which aircraft is climbing (altitude or flight level).
	b) Procédure contrôleur		b) Controller procedure
	Lorsque les éléments annoncés par le pilote sont erronés le contrôleur d’approche utilise la phraséologie "Négatif" suivie des éléments dans leur version correcte.		When data from pilot are erroneous, the approach controller use the phraseology "Negative" followed with the data in correct version.
	Lorsque le pilote oublie d’annoncer l’indicatif du SID ou la route et / ou le niveau associé, le contrôleur d’approche rappelle l’élément ou les éléments manquants.		When the pilot forgets to report SID identification or Flight route and / or the associated level, the approach controller will recall the missing data.

1.5.4	CIRCUITS D’ATTENTE	1.5.4	HOLDING PATTERNS

1.5.4.1	Procédure d’entrée omnidirectionnelle dans les attentes VOR ou NDB.	1.5.4.1	Omnidirectional entry procedure in VOR or NDB holding patterns.

	L’entrée dans l’attente est supposée s’effectuer selon le cas en fonction des trois secteurs d’entrée représentés ci-dessous, en admettant une tolérance de ± 5° par rapport aux limites de secteurs.		Entry into the holding pattern is assumed to depend on the three entry sectors illustrated below, assuming a tolerance of ± 5° in relation to the entry sector boundaries.



	Note : cette représentation se rapporte à une attente droite.			Note : this illustration shows a right hand pattern.
	• Procédure de secteur (entrée parallèle)			• Sector procedure (parallel entry)
	Au survol du repère, tourner pour prendre un cap parallèle et inverse au cap spécifié de la trajectoire de rapprochement et maintenir ce cap pendant la durée d’éloignement spécifiée pour l’attente. Si cette durée est supérieure à une minute et demi, la valeur du temps d’éloignement lors de l’entrée ne doit pas dépasser une minute et demi, ou une distance limite correspondante.			When flying over the reference point (fix), turn to take a heading parallel and opposite to the heading specified for the approach and keep this heading during the flying time specified for holding. Should this time be greater than one minute and a half, the flying time when entering must not be more than one and a half minute, or a corresponding limiting distance.
	Ensuite tourner à gauche pour rejoindre le parcours de rapprochement ou directement le repère.			Then turn left to join the inbound track, or the reference fix directly.
	Au deuxième passage verticale repère, suivre le circuit d’attente.			When passing for the second time overhead above the reference fix, follow the holding pattern.
	• Procédure de secteur (entrée décalée)			• Sector procedure (offset entry)
	Au survol du repère, prendre un cap permettant de suivre une trajectoire faisant un angle de 30° avec le parcours de rapprochement du côté attente et s’éloigner à ce cap pendant un temps égal au temps d’éloignement spécifié. Cette durée peut être limitée dans les mêmes conditions que ci-dessus.			When flying over the reference fix, take a heading allowing the aircraft to follow a route at an angle of 30° with the approach path on the holding side and leave this heading for a time equal to the specified flying time. This time can be limited under the same conditions as above.
	Tourner ensuite à droite pour rejoindre le parcours de rapprochement du circuit d’attente.			Then turn to the right to join the approach path of the holding pattern.
	• Procédure de secteur (entrée directe).			• Sector procedure (direct entry).
	Au survol du repère, tourner à droite pour suivre le circuit d’attente.			When flying over the reference point (fix), turn to the right to follow the holding pattern.

1.5.4.2	Procédures d’entrée en attente VOR-DME Principes généraux	1.5.4.2	Entry procedures in a VOR DME holding pattern General principle

	L’arrivée dans une attente VOR DME peut s’effectuer :		Entries in a VOR DME holding pattern can be done :
	• en suivant l’axe de rapprochement de l’attente.		• by following the inbound track of the holding pattern.
	• en suivant une trajectoire publiée.		• by following a published track.
	En cas de guidage radar, les aéronefs doivent être établis sur des trajectoires réglementaires protégées.		In radar vectoring, aircraft must be established on regulatory protected tracks.
	Le point d’entrée est :		The entry point is :
	• soit le repère d’attente,		• either the holding pattern fix,
	• soit le repère de fin d’éloignement.		• or the end of flying distance fix.

	Différents types d’arrivées dans une attente VOR-DME et entrées correspondantes			Types of arrivals into a VOR DME holding pattern and corresponding entries
	Les procédures d’entrée réglementaires sont décrites sur les schémas suivants :			The regulatory entry procedures are illustrated on the diagrams below :
	a) Cas où le point d’entrée est le repère d’attente :			a) Entry point is the holding fix :

	Cas particulier d’une attente VOR DME en éloignement avec entrée nécessitant un radial de garde.			The particular case of a VOR DME holding pattern with entry requiring a limiting bearing.
	Dans le cas où le radial de garde est atteint avant l’arc DME, l’aéronef est supposé suivre le radial de garde jusqu’à la distance DME limite d’éloignement.			When the limiting radial is reached before the DME arc, the aircraft is assumed to be following the limiting bearing up to the DME leg limit.

	b) Cas où le point d’entrée est le repère de fin d’éloignement de l’attente.			b) The entry point is the outbound holding pattern fix.

1.5.4.3	Procédures d’entrée en attente sur intersection de radials VOR	1.5.4.3	Procedures for entries into a holding pattern on VOR radial intersections

	Les entrées en attente sur intersection de radials VOR s’effectuent à l’issue d’une arrivée le long de l’un des deux radials définissant le repère d’attente.		Entries into a holding pattern at VOR bearings intersection are performed when arriving along one of the two bearings defining the holding pattern fix.
	Les procédures sont les mêmes que pour les entrées omnidirectionnelles selon la position du radial sécant à l’intérieur de chaque secteur.		The procedures are the same as those for omnidirectional entries, depending on the position of the intersecting bearing within each sector.

1.5.4.5	Attente protégée RNAV / GNSS	1.5.4.5	RNAV / GNSS protected holding pattern

	Différentes attentes RNAV / GNSS peuvent être publiées :		Various RNAV / GNSS holding patterns may be published :
	• Attente pour les systèmes disposant de la fonction attente.		• Holding pattern for systems with holding function.
	• Attente pour les systèmes ne disposant pas de la fonction attente.		• Holding pattern for systems without holding function.

	a) Systèmes disposant de la fonction attente :		a) Systems with holding function :
	Toutes les attentes publiées peuvent être réalisées à l’aide de cette fonction. Elles sont codées et intégrées dans les bases de données des systèmes de navigation.		All published holding patterns can be executed, using this function. They are encoded and embedded in data bases of navigation systems.

	b) Systèmes ne disposant pas de la fonction attente :		b) Systems without holding function :
	Ces attentes peuvent être réalisées manuellement, sauf publication d’une mention spéciale (fonction attente requise) sur la carte d’approche. Elles ne sont pas intégrées dans les bases de données des systèmes de navigation.		These holding patterns can be executed manually, unless a special mention is published (holding function required) on the approach chart. They are not embedded in data bases of navigation systems.
	Elles peuvent être exécutées manuellement à l’aide des fonctions de base des systèmes de navigation GNSS (cf. consigne opérationnelle NR F- 2012-01).		They can be manually flown, using basic functions of GNSS navigation systems (refer to operational instruction NR F-2012-01).

1.5.5	PROCEDURES D’APPROCHE PBN	1.5.5	PBN APPROACH PROCEDURES

1.5.5.1	Généralités	1.5.5.1	General

	Les procédures d’approche PBN publiées sur les cartes IAC peuvent être des approches de non-précision (LNAV), des approches avec guidage vertical (LNAV-VNAV ou LPV) ou des approches de précision (LPV 200 ft). Elles se reconnaissent notamment au titre "RNP RWY xx". Elles sont établies en utilisant des critères conformes à ceux des PANS-OPS de l’OACI.		The PBN approach procedures published in IAC charts are either non- precision approaches (LNAV), approaches with vertical guidance (LNAV-VNAV or LPV) or precision approaches (LPV 200 ft). They are identified with the "RNP RWY xx" title. They are defined using criteria complying with those of ICAO PANS-OPS.
	Ces procédures sont constituées de segments rectilignes généralement disposés suivant une configuration en "T" ou en "Y".		These procedures consist in straight segments generally located according to a "T" or "Y" configuration.
	Pour suivre une procédure d’approche PBN (intermédiaire, finale et approche interrompue), l’aéronef doit être équipé d’un système de navigation certifié conforme à la spécification RNP (APCH) du "Manuel de la navigation fondée sur les performances (PBN)" de l’OACI (Doc 9613).		To follow a PBN approach procedure (intermediate, final and missed approach), the aircraft must be equipped with a navigation system certified in compliance with the RNP APCH specification of the ICAO "Performance based navigation (PBN) manual" (Doc 9613).
	La consigne opérationnelle N° F-2007-01C traite de la réalisation d’approches de non précision au moyen d’équipements embarqués PBN.		The operational instruction NR F-2007-01C deals with the execution of non-precision approaches, using PBN aircraft equipment.

1.5.5.2	Identification des repères	1.5.5.2	Identification of fixes

	Chaque repère est déterminé sous forme d’un point de cheminement défini par ses coordonnées géographiques avec une résolution du dixième de seconde (ou du centième de seconde pour les seuils de piste), en référence au système géodésique mondial de 1984 - WGS 84 et représenté sur la carte d’approche aux instruments avec le symbole correspondant à son type (selon le cas : "à survoler" ou "par le travers").		Each fix is determined as a waypoint defined by its geographic coordinates with a resolution of a tenth of a second (or a hundredth of a second for runway thresholds), according to the World Geodetic System of 1984 - WGS 84) and shown on the Instrument Approach Chart with the appropriate symbol for its type : "fly over" or "fly by").

1.5.5.3	Tableau pour les Intégrateurs de données	1.5.5.3	Table for data integrators

	Avec chaque carte d’approche aux instruments PBN est publié un tableau pour les intégrateurs de données comprenant, pour chaque point : le type de repère (IAF, IF, FAF, MAPT), l’identification, les coordonnées géographiques, le codage proposé (IF, TF, CF, DF, FA), le statut (FLY BY ou FLY OVER).		With every PBN instrument approach chart, a table is published for data integrators including for each waypoint : type of fix (IAF, IF, FAF, MAPT), identification, geographic coordinates, proposed coding (IF, TF, CF, DF, FA), status (FLY BY or FLY OVER).

1.5.5.4	Concept en "T" ou en "Y"	1.5.5.4	"T" or "Y" concept

	Une configuration dite en “T” ou en “Y” est adoptée, sauf contraintes particulières, afin de permettre une exécution simple de la procédure, quelle que soit la direction d’arrivée. Dans cette configuration, on dispose :		A configuration, called "T" or "Y" configuration, is adopted, except in case of special requirements, and in order to ensure a simple conduct of the procedure, irrespective of the arrival direction. In this configuration, we have :
	- d’un segment final aligné sur la piste, en aval d’un segment intermédiaire et de segments initiaux pouvant aller jusqu’au nombre de trois, disposés de part et d’autre du prolongement de la trajectoire d’approche finale, pour constituer un "T" ou un "Y".		- a final segment aligned with the runway, downstream from an intermediate segment and initial segments being three as a maximum, located on both sides of the final approach path extension, to make a "T" or a "Y".
	- de segments latéraux d’approche initiale, fondés sur des différences de trajectoires de 70° à 90° par rapport à la trajectoire du segment intermédiaire.		- lateral initial approach segments based on path differences by 70° to 90° with respect to the intermediate segment path.

1.5.5.5	Concept d’altitudes d’arrivée en région terminale (TAA)	1.5.5.5	Arrival altitude concept in terminal area (TAA)

	Des altitudes minimales d’arrivée en région terminale (TAA), associées à des aires basées sur le repère d’approche initiale et / ou le repère d’approche intermédiaire peuvent être fournies pour faciliter la descente et l’entrée dans la procédure.		Minimum arrival altitudes in terminal area (TAA), associated with areas based on the initial approach fix and / or the intermediate approach fix, can be provided to make the descent and the approach procedure entry easier.
	La configuration type prévoit trois aires de TAA : entrée directe, base gauche et base droite.		The typical configuration provides three TAA areas : direct entry, left base and right base.
	Les principes de construction et d’utilisation sont similaires à ceux des altitudes minimales de secteur qui figurent sur les cartes d’approche aux instruments des procédures conventionnelles, mais les limites latérales de ces secteurs sont adaptées à l’utilisation des récepteurs GNSS de base et plus généralement, des systèmes RNAV.		The principles for preparation and operation are identical to those of minimum sector altitudes included in instrument approach charts for conventional procedures, but the lateral limits of these sectors are adapted to the use of basic GNSS receivers and more usually, of RNAV systems.

1.5.5.6	Approche interrompue	1.5.5.6	Missed approach

1.5.5.6.1	Le segment d’approche interrompue (API) est normalement basé sur la navigation de surface mais peut, dans certains cas, être basé sur une navigation à l’estime ou une navigation effectuée à l’aide de moyens radioélectriques classiques tels que VOR, NDB.	1.5.5.6.1	The missed approach segment (API) is usually based on the area navigation but, in some cases, may be based on dead reckoning navigation or navigation carried out by means of conventional radioelectric aids such VOR, NDB.

1.5.5.6.2

Dans le cas où l’approche est interrompue pour une raison indépendante du fonctionnement du système RNAV / GNSS, l’équipage doit continuer à utiliser le guidage RNAV / GNSS pour conduire la procédure d’approche interrompue.

1.5.5.6.2

In the case when the approach is discontinued for a reason not depending on RNAV / GNSS system operation, the flight crew must continue to use the RNAV / GNSS guidance to execute the missed approach procedure.

1.5.5.6.3	Dans le cas où l’approche est interrompue en raison d’une panne ou d’une perte du guidage du système RNAV / GNSS, l’exploitant doit définir et suivre une procédure d’extraction d’urgence (suivie d’une phase de ralliement). Elle consiste à atteindre une altitude suffisante le long d’une trajectoire dégagée d’obstacles. Elle doit prendre en compte la présence des obstacles, les performances de l’aéronef, les caractéristiques de ses systèmes de bords.		1.5.5.6.3	In the case when the approach is discontinued because of RNAV / GNSS system guidance loss or failure, the operator must define and execute an emergency extraction procedure (followed with a homing phase). It consists in reaching a sufficient altitude along an obstacle-free flight path. It must consider the presence of obstacles, aircraft performance and characteristics of aircraft systems.
	La phase de ralliement pour effectuer une nouvelle approche RNAV / GNSS ou un autre type d’approche devra ensuite être réalisée à l’aide des moyens de navigation conventionnels et/ou sous assistance radar			The homing phase to execute a new RNAV / GNSS approach or another approach, shall then be carried out, using conventional navigation aids and/or under radar assistance.

1.5.5.7	Attente protégée RNAV / GNSS	1.5.5.7	RNAV / GNSS protected holding pattern

	Différentes attentes RNAV / GNSS peuvent être publiées :		Various RNAV / GNSS holding patterns may be published :
	- Attente pour les systèmes disposant de la fonction attente.		- Holding pattern for systems with holding function.
	- Attente pour les systèmes ne disposant pas de la fonction attente.		- Holding pattern for systems without holding function.

	a) Systèmes disposant de la fonction attente :		a) Systems with holding function :
	Toutes les attentes publiées peuvent être réalisées à l’aide de cette fonction. Elles sont codées et intégrées dans les bases de données des systèmes de navigation.		All published holding patterns can be executed, using this function. They are encoded and embedded in data bases of navigation systems.

	b) Systèmes ne disposant pas de la fonction attente :		b) Systems without holding function :
	Ces attentes peuvent être réalisées manuellement, sauf publication d’une mention spéciale (fonction attente requise) sur la carte d’approche. Elles ne sont pas intégrées dans les bases de données des systèmes de navigation.		These holding patterns can be executed manually, unless a special mention is published (holding function required) on the approach chart. They are not embedded in data bases of navigation systems.
	Elles peuvent être exécutées manuellement à l’aide des fonctions de base des systèmes RNAV / GNSS (cf consigne opérationnelle N° F- 2007-01).		They can be manually flown, using basic functions of RNAV / GNSS systems (refer to operational instruction NR F-2007-01).

1.5.5.8	Phraséologie	1.5.5.8	Phraseology

	La clairance d’approche PBN est demandée par le pilote après vérification qu’elle peut être entreprise.		The PBN approach clearance is requested by the pilot after checking that it could be undertaken.
	Phraséologie de base du pilote, puis du contrôleur :		Basic phraseology between pilot and controller :

	Pilote : Lille, Citron Air 32 45. demandons approche R N P piste 0 8.		Pilot : Lille, Citron AIR 32 45, requesting R N P approach runway 0 8.

	Contrôle : Citron Air 32 45, autorisé approche R N P piste 0 8.		Controller : Citron Air 32 45 cleared for R N P approach runway 0 8.

	En cas d’impossibilité de poursuivre l’approche alors que celle-ci a débuté :		In case of impossibility to continue the approach when started :

	Pilote : Lille, Citron Air 32 45, approche R N P piste 0 8 impossible cause équipement.		Pilot : Lille, Citron Air 32 45, R N P approach runway 0 8 is not possible because of equipment failure.
